FV-250Rシリーズ 360°回転杭打抜機
全回転杭打ちヘッド
スリーブレス振動システム (チューブレス)
アキシアル荷重90トン用旋回軸受
一定のバックラッシゼロの旋回リング
高圧ロータリー継手（40MPa）
ホースガイド付き振動設置
中型掘削機 (20 ～ 25 t) に最適化
摩擦のない設計
説明
マーカー

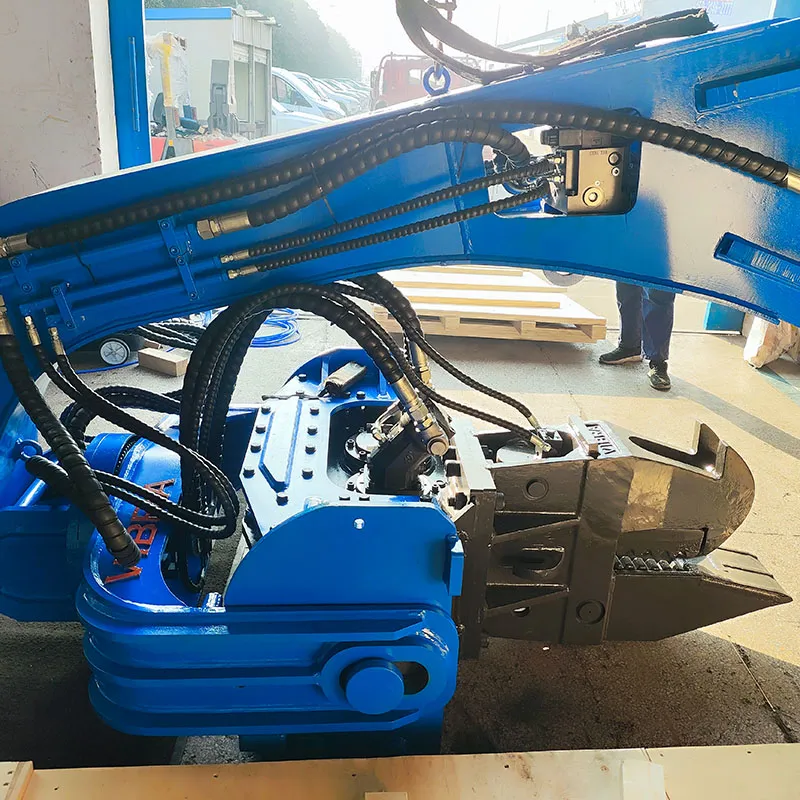

YEKUN ウェイボロ FV-250R – 360° 連続回転杭打ちハンマー | 265 kN のスリーブレス (チューブなし) 振動 (掘削機 20 ～ 25 t 用)
説明:
YEKUN Weiboro FV-250R は、実証済みの振動ハンマーにフルスイング機能を追加することにより、掘削機に取り付けられた杭打ち打ち込みを再定義します。掘削機の位置を常に再調整する固定杭打ち装置とは異なり、この 360° 連続回転杭打ちハンマーを使用すると、オペレータはトラックを動かすことなくクランプと杭を任意の角度に回転させることができます。都市部の狭い敷地、橋台、または太陽光発電所の列の場合、これは線路の移動が少なくなり、サイクル時間が短縮されることを意味します。
この回転を可能にしているのは、軸重90トンに耐えるように設計された精密な旋回リングです。
この一定のバックラッシュゼロの旋回リングは、硬化された軌道とプリロードされたローラーを使用しており、振動中にハンマーヘッドが剛性を保ちながら、必要に応じて簡単に回転することを保証します。時間の経過とともに機械的な遊びが発生することはありません。「一貫した遊び」という工場仕様は、数千回の完全な回転サイクルの後でも維持されます。
チューブのない振動システムは、摩擦、よじれ、破損する油圧ホースという古典的な問題点を解決します。従来のハンマーは供給ラインを外側に置きます。回転するたびに関節にストレスがかかります。 FV-250R は、ターンテーブルと同軸に取り付けられた高圧ロータリーフィッティング (定格圧力 40 MPa、12 か月保証) に油圧流を通過させます。このフィッティングは、ハウジングの回転中にオイルを振動モーターに送り、ホースのねじれを排除します。 その結果、摩擦による引き裂きの排除が現実になります。

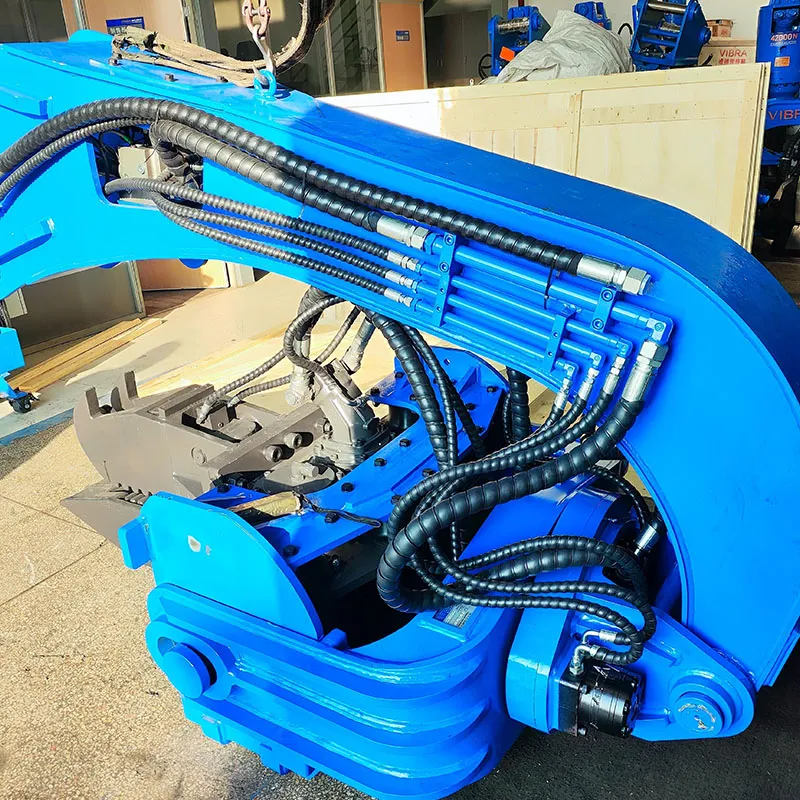

ホースガイドを使用した振動設置により、ホースの耐用年数がさらに延長されます。供給ラインは、ハンマーの振動ダンパーと同期して動くブラケットに取り付けられており、接合部での疲労亀裂の原因となる一定の曲がりを防ぎます。ロータリーチョークと組み合わせることで、FV-250R は市場で最も信頼性の高いミッドレンジ杭打ちツールの 1 つになります。
技術特性は中型掘削機（20～25t）に最適化されたキャリアに対応しています。遠心力は 2800 rpm で 265 kN に達し、最大 10 メートルの長さの杭を打ち込むことができます。偏心モーメントは3.2kg・m、作動油消費量は32MPa時約176l/minです。ハンマーの重量は 1,700 kg (+ ブーム 500 kg) で、総重量は標準的な 22 トンの掘削機の安全な吊り上げ能力内に収まります。

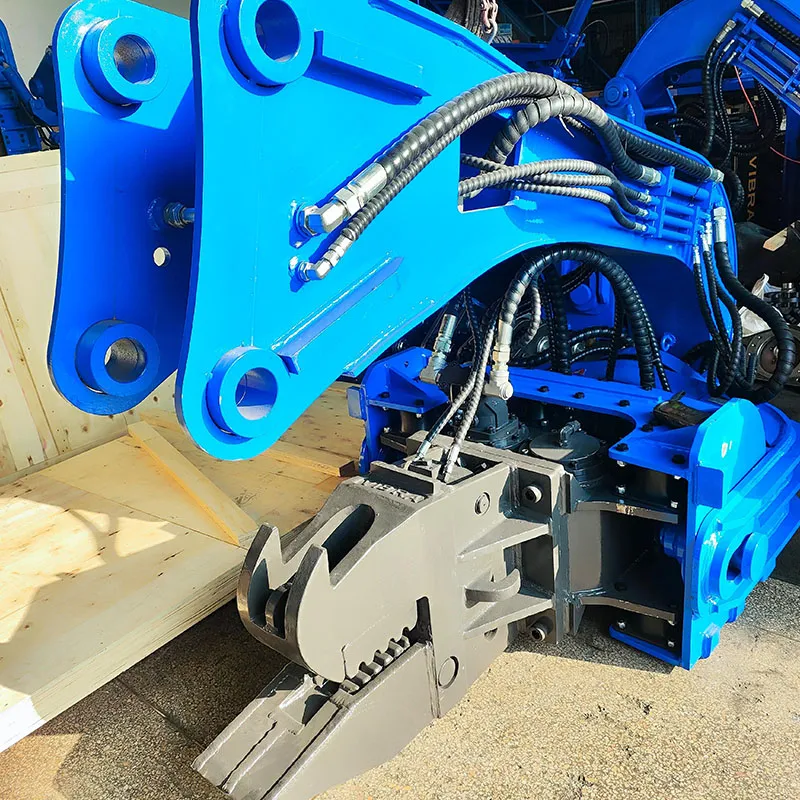

鋼矢板、コンクリート杭、木杭に対応したハンマーです。クランプジョーは、工具を使わずに杭のタイプを素早く切り替えられるように設計されています。打ち込みと抜き取りを交互に行う請負業者にとって、360 度回転機能により、あらゆる適切な角度から杭を打ち込むことができます。不安定な路肩にショベルを運転したり、溝内で方向転換したりする必要はありません。
モジュール設計により、ローターユニオン、ターンテーブル、振動ユニットが分離されているため、メンテナンスが簡素化されています。技術者は、通常の手工具を使用して、ローター ユニオン シール キットを 2 時間で交換できます。 FV-250R は全回転杭打ちヘッドとして、これまで一連の位置変更を必要としていた作業を単一の滑らかな円弧に変えます。狭いスペースで作業する財団職員にとって、これはトラック時間の節約だけで元が取れるアップグレードです。
