高さ制限のある物体に特化した振動ハンマー
独立制御のダブルグリップシステム
加振力558kN 中重量級
クリアランスが低い条件での作業のための既製のソリューション
重量25～32トンの掘削機との最適な統合
スイベルヘッド 360° / ±30°
二重回路グリップシステム (側面 385 kN + 底面 490 kN)
梁や床の下に杭を打ち込むためのソリューション
説明
マーカー

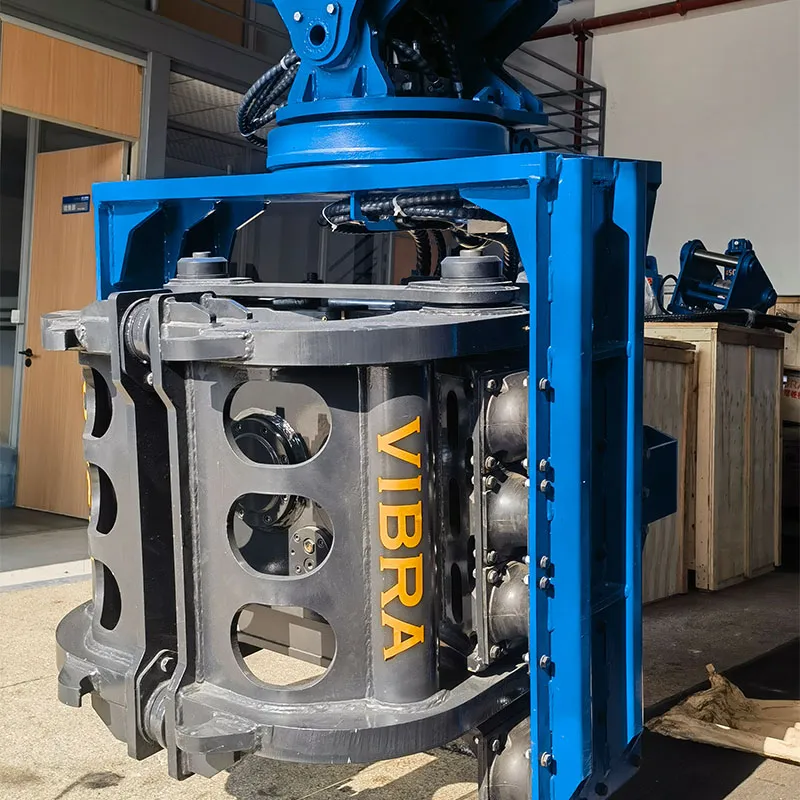

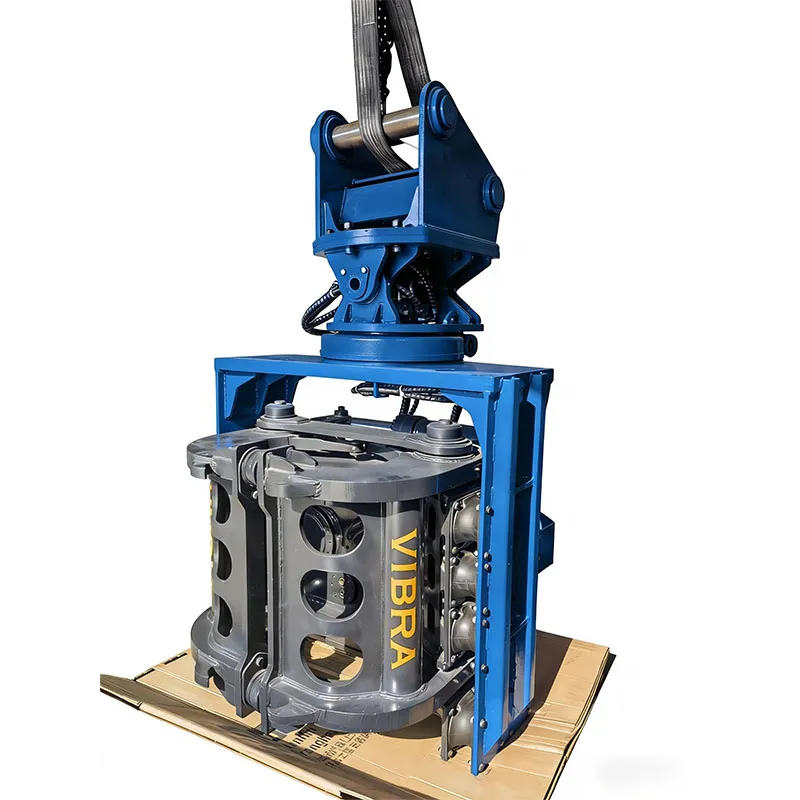

YEKUN Weiboro SV-300 - 高さ制限作業用サイドグラブ振動ハンマー | 25～32t 掘削機用の独立したグリッパー制御を備えた 558kN デュアル グリッパー システム
説明:
YEKUN ウェイボロ SV-300 は、高さ制限のある用途に特化したサイドグリップ振動ドライバーで、25 ～ 32 トンの掘削機用に設計されています。このモデルは SV-200 コンセプトを発展させたもので、クランプ力の向上、偏心トルクの向上、作業能力の拡大を実現しながら、橋の下、生産施設内、スラブの下、高さ制限のあるトンネル内での効率的な作業という主な利点を維持しています。
SV-300の最大の特徴は、独立制御のダブルグリップシステム。従来のシングルクランプシステムとは異なり、このモデルはサイドフォースグリップを含む二重回路ロックシステムを備えています。385kN そして力づくでグリップを下げる490kN.
各回路は個別に制御することも、共同して制御することもできます。これにより、複雑な構成の山を確実に操作できるようになります。たとえば、サイドグリップはフランジによって I パイルを保持でき、下部グリップは追加の安全固定として機能します。この構成により、矢板杭、管杭、鉄筋コンクリート杭、ワイドフランジビームなどの施工を、アタッチメントを交換することなく安全に行うことができます。
パンチルトヘッドは、連続360°回転 と傾斜±30° 両方向に。この機能は、高さが制限されているエリアで作業する場合に特に重要です。オペレータは、杭を水平位置に配置し、橋桁や床スラブの下などの障害物の下に杭を打ち込み、次に機器を垂直位置に移動してプランジを実行します。梁の下に杭を設置するためのこのソリューションにより、クレーンや手動の玉掛けが不要になり、安全性と生産性が大幅に向上します。
振動力558kN 偏心モーメントにより生じる5.6kg・m 可変速度で2300～3000rpm。これは山を積み上げるのに十分です12メートルこれにより、SV-300 は、既存の基礎を強化し、構造物に追加のサポートを提供し、フルサイズの杭設置がアクセスできない場所に水圧構造や護岸構造を構築するための効果的なソリューションになります。アダプターとグリップを含む機器の総重量は次のとおりです。3150kgこれにより、25 ～ 32 トンクラスの掘削機との最適な互換性が保証されます。
配送セットは、高さが制限された状況で作業するための完全なソリューションです。すべての油圧ホース、ロータリーマニホールド、チルトシリンダーは工場で取り付けられています。などの互換性のある掘削機に取り付けます。日立 ZX300、キャタピラー 330、コマツ PC300、ボルボ EC300、通常は 1 営業日以内に完了します。取り付けアダプターは、溶接や機械の設計の変更を行わずに、標準のバケット取り付けポイントに取り付けられます。接続には 2 つの油圧回路が使用されます。1 つは振動駆動用、もう 1 つはチルト、スイベル、およびグリッパー制御機能用です。
雇用の安定には特に注意を払っています。コンセプト25 ～ 32 t の掘削機との最適な統合 慎重に計算された重心の位置を提供するため、振動ローダーが最大に傾いた場合や重い杭を扱う場合でも、掘削機は安定した状態を保ちます。コンピューターのモデリングと荷重計算により、動的な振動荷重にさらされたときのブームと取り付けブラケットの耐久性が保証されます。
立体駐車場、鉄道インフラ、橋梁の改築や既存基礎の強化など、高さ制限のある状況で定期的に作業を行う請負業者向けYEKUN ウェイボロ SV-300 効果的かつ普遍的なソリューションです。振動浸漬の力のおかげで558kN、独立して制御されるデュアルグリッパーシステム、チルトアンドチルトヘッド、アンダービームおよびスラブ機能により、標準的な25〜32トンの掘削機を、従来の杭打ち装置が物理的に動作できない場所でも杭のグリップ、位置決め、打ち込み、回収が可能な高性能杭打ち機に変換します。
